24小时微型图书馆



一、24小时图书馆

1.1  功能描述

微型图书馆系统软件是运行在图书馆微型图书馆设备上的软件程序。通过简单的界面操作轻松实现了以下功能

l  读者对符合借阅规则的图书进行借书

l  读者对已借阅的图书进行归还

1.2  运行环境

l  操作系统：WindowsXP、Win7、Win8， 32位操作系统

l  Microsoft .NET Framework 4.0，简（繁）体中文语言包。

l  显示分辨率：1024*768

l  设备尺寸：280*50*210cm

l  网络

l  电源220V,200W交流电

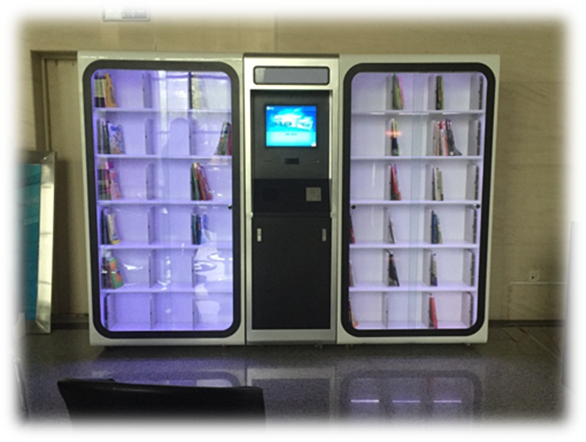

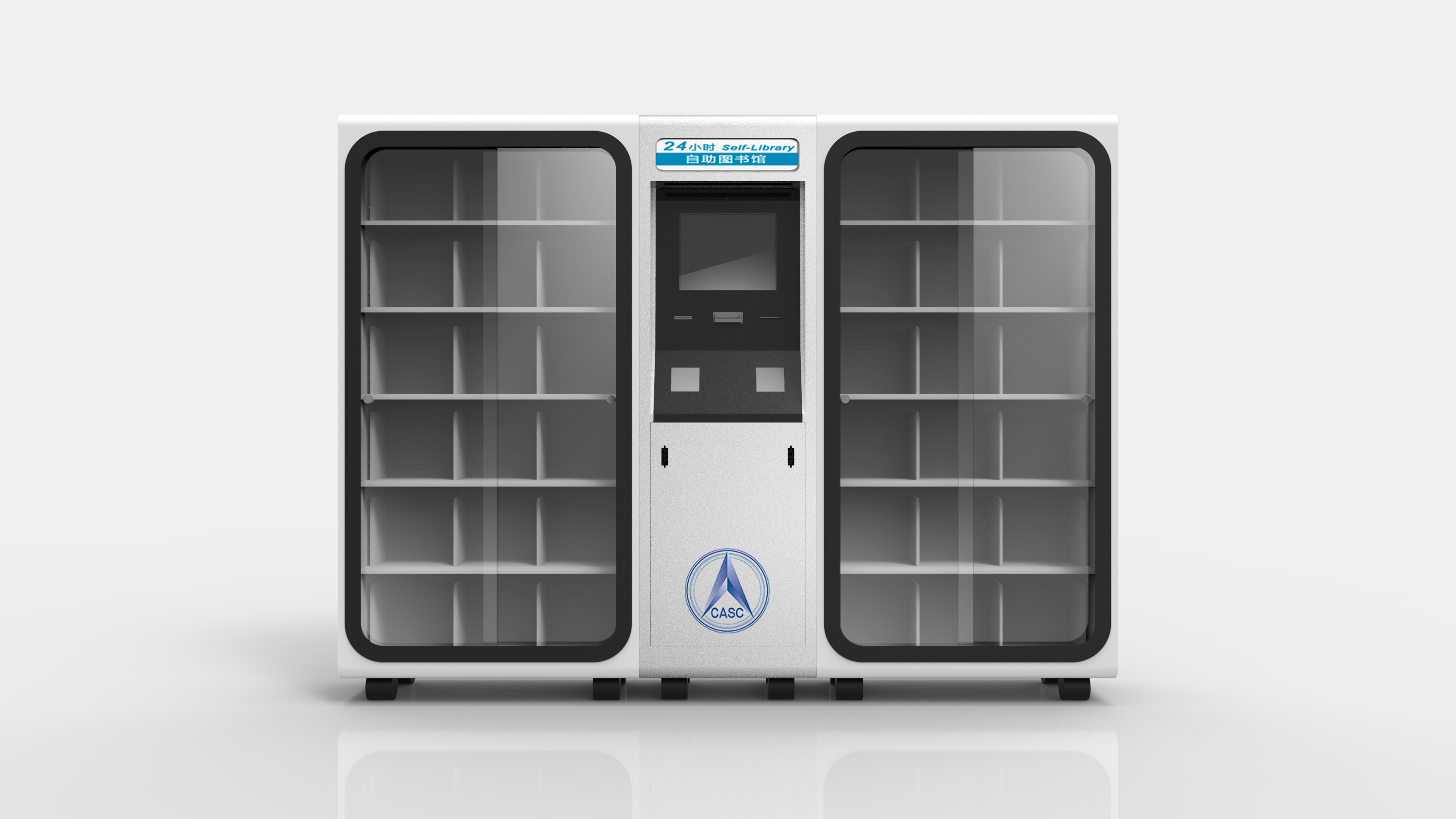

1.3  设备外观图

1.4  技术规格

二、产品安装方案

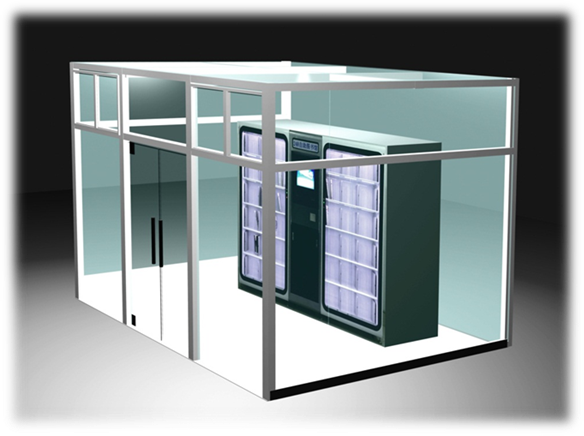

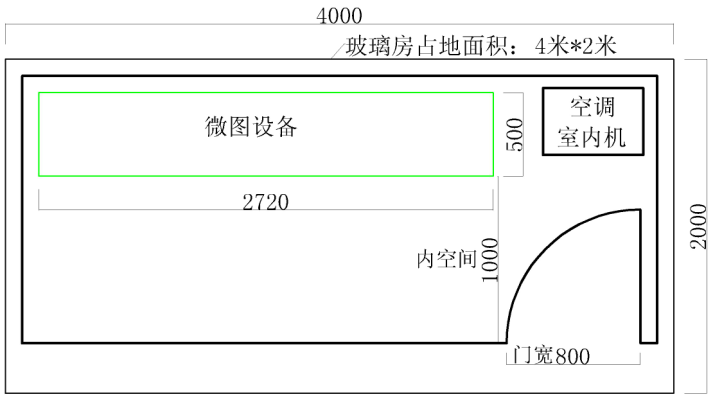

2.1 微图室外的玻璃房占地面积示意图



微图设备尺寸：   长*宽*高=2720*500*2150mm。

玻璃房尺寸：     长*宽*高=4000*2000*2700mm。

2.2 玻璃房涉及到的施工

强电走线：空调2.5KW，微图0.5KW。一共3KW。

网络走线：2路连到图书馆管理系统服务器。

2路连到一卡通接口服务器。

土建：地面先做地台后搭建玻璃房。地台高15-18cm。

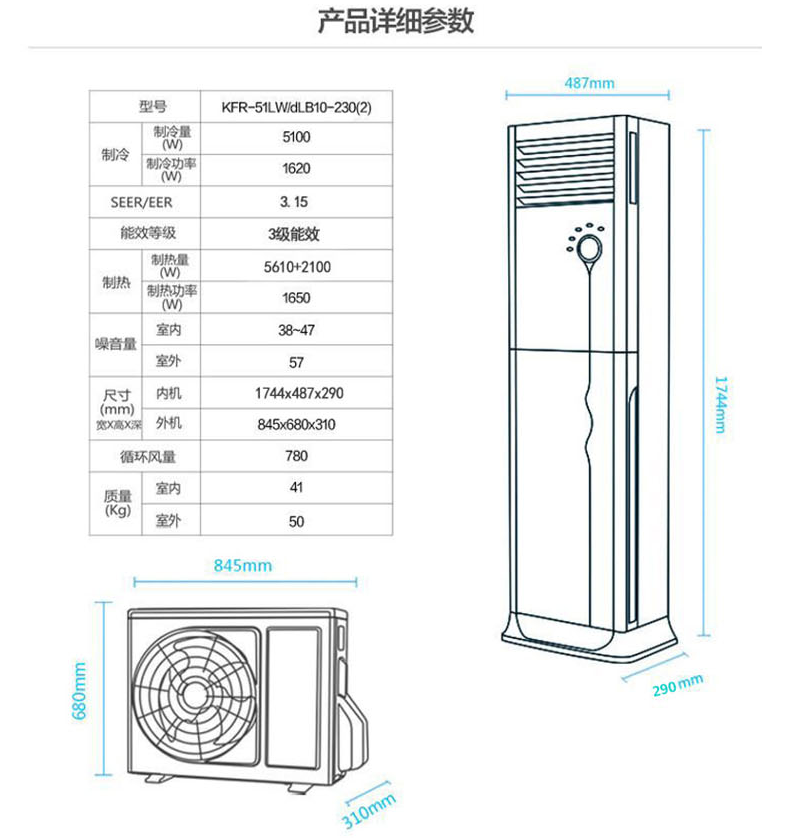

空调参考尺寸图：

2.3 微图业务相关说明

玻璃房进入方式：读者通过刷一卡通卡进入。也可不刷卡，自由进出。

设备存书量： 400-480册（跟图书厚度有关）。

借还方式：读者插入一卡通卡后自助借、还图书，24小时开放。

RFID标签：在设备内借、还的图书都需要黏贴有RFID标签，并经过RFID标签转换站的转换后才能借还。

需要的接口：图书馆管理后台SIP2接口、一卡通接口、RFID管理系统接口。

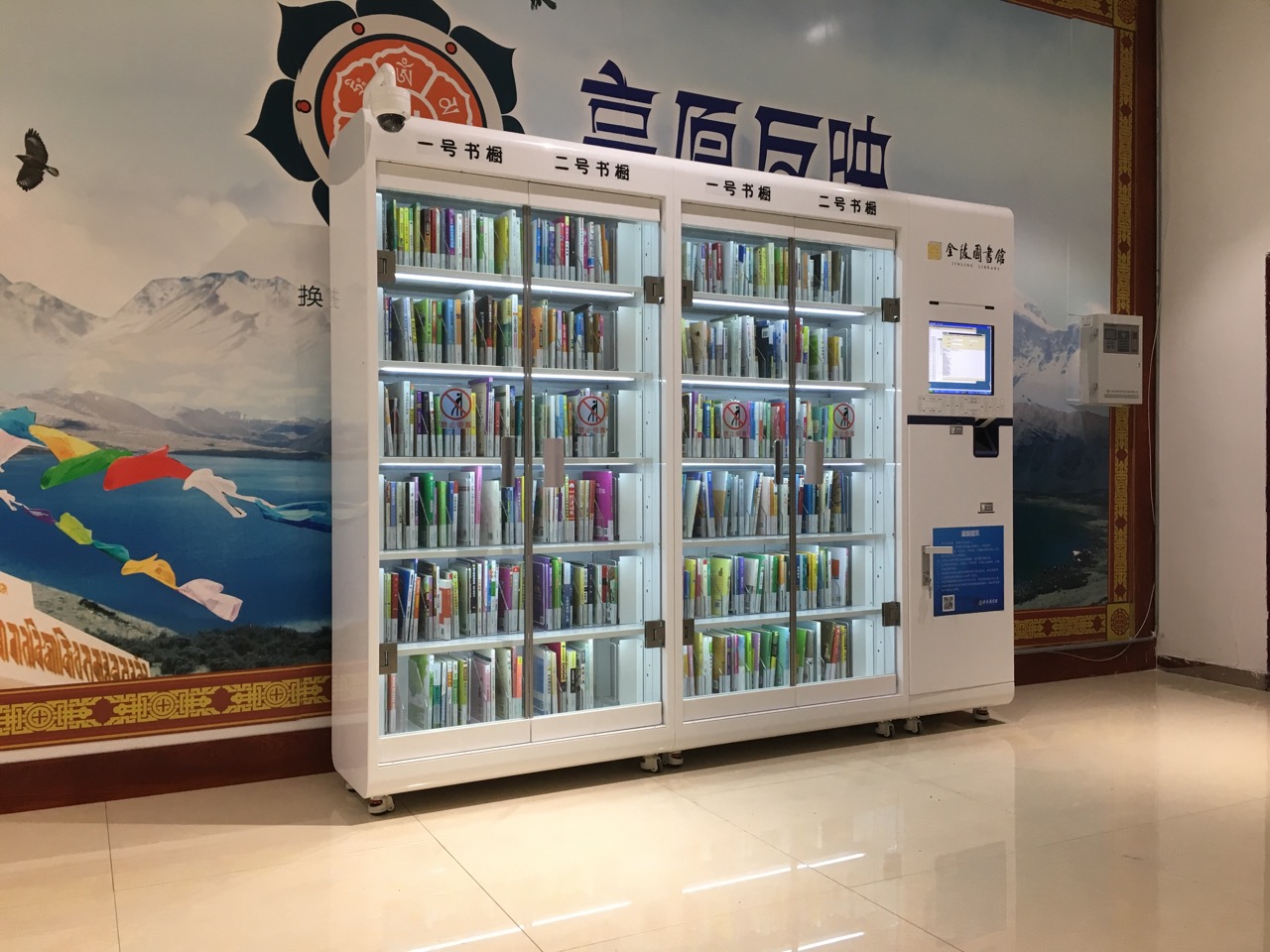

2.4 施工效果图

2.2 室内安装方案



内部细节图（嵌入式LED阅读灯）

三、24H微型图书馆系统规划方案设计

3.1  总体原则

工程资金投入大，建设时间紧。为真正发挥智能化、多功能和先进性，对整个工程进行有效组织和管理的功效。在设计中项目建设依据的总原则是：

Ø  先进性：采用先进的软硬件设备、软件和技术，达到******性价比。将系统的技术定立在较高水平，以适应未来发展的需要；

Ø  开放性：设备、系统及技术具有较好的开放性和兼容性；

Ø  标准化：所选设备符合国际标准或工业标准，充分利用不同的应用和不同的优势，将它们有机地结合起来。系统的硬件环境，通信环境，软件环境相互独立，自成平台，使相互间依赖减至最小，使其各自发挥自身的优势。同时，要保证系统的互联，为信息的互通和应用的互操作创造有利的条件；

Ø  易升级、可扩展：其一，所选用的核心设备应为将扩充节点和分支预留硬件、软件和管理接口。二其，系统必须具有升级能力，能够适应新技术发展的要求；

Ø  稳定性、可靠性：硬软件功能稳定，充分考虑设备和线路的容错机制及冗余能力，确保整体系统的高稳定性和高可靠性；

Ø  所选设备为具有良好质量信誉的品牌产品；

Ø  安全性：能够防范外部攻击，不对系统自身其他软件构成破坏，具备在受到恶意攻击的情形下依然能够继续正确运行的功能；

Ø  易管理——使用当前技术成熟的硬件、软件和通信技术，控制系统及操作界面易学易懂易操作；

Ø  集成化——将同类功能集成，节省设备、空间及人力；

Ø  经济、实用性——在实现功能目标的基础上，注重经济实用，力求******限度发挥场地、空间、设备与技术的利用率，以期实现******的效益；

3.2  RFID图书标签系统方案

3.2.1、RFID图书电子标签产品介绍

RFID标签是一种带有天线、存储器与控制系统的无源低电集成电路产品，可在其中的存储晶片中多次写入及读取图书、媒体资料的基本资料，用于图书和多媒体光盘资料的标签识别。

图书专用标签，可以粘贴在一般图书上，用于图书资料的辨识。

图书标签性能参数

Ø  符合标准：兼容 RFID 标准 ISO 15693 和ISO 18000-3

Ø  有效识读距离： 符合自助借还、书架、安全门等设备读取要求

Ø  工作频率： 13.56 MHz

Ø  固有频率误差: ≤±300K Hz

Ø  读取速度：≤0.05s

Ø  标签同时读取数量≥10个

Ø  有效使用寿命： ≥10年

Ø  内存容量： 1024 bits

Ø  有效擦写次数：≥10万次

Ø  铝蚀刻天线PET厚度38μm +7μm/-2μm，铝膜厚度30μm±2μm

Ø  标签尺寸50MM*50MM

Ø  环境温度范围： -30℃-80℃摄氏度

Ø  自粘贴标签，可印制图书馆所提供LOGO

产品优势

Ø  标准性：兼容 RFID 标准 (ISO 18000-3 和 ISO 15693)

Ø  安全性：支持AFI防盗功能并自带 EAS(电子物品监督) 防盗位

Ø  安全标识和资料识别集于一体

Ø  1024 位内存容量，图书标签的数据格式符合用户现有格式标准，以满足用户的通借通还需求，图书标签是不干胶，提供图书标签的转换方案并完成图书标签转换工作及图书标签粘贴工作。

Ø  为图书和CD提供方便的标签编写工具

Ø  自粘贴标签，可印制图书馆所提供LOGO

Ø  标签为无源标签，具有良好的互换性与兼容性，性能稳定。存储在其中的信息可重复读、写。

Ø  标签为卷状包装，可以在电动或手动标签分配器中方便分配抽取。

3.2.2、RFID图书电子标签信息录入及转换方案

标签粘贴规则

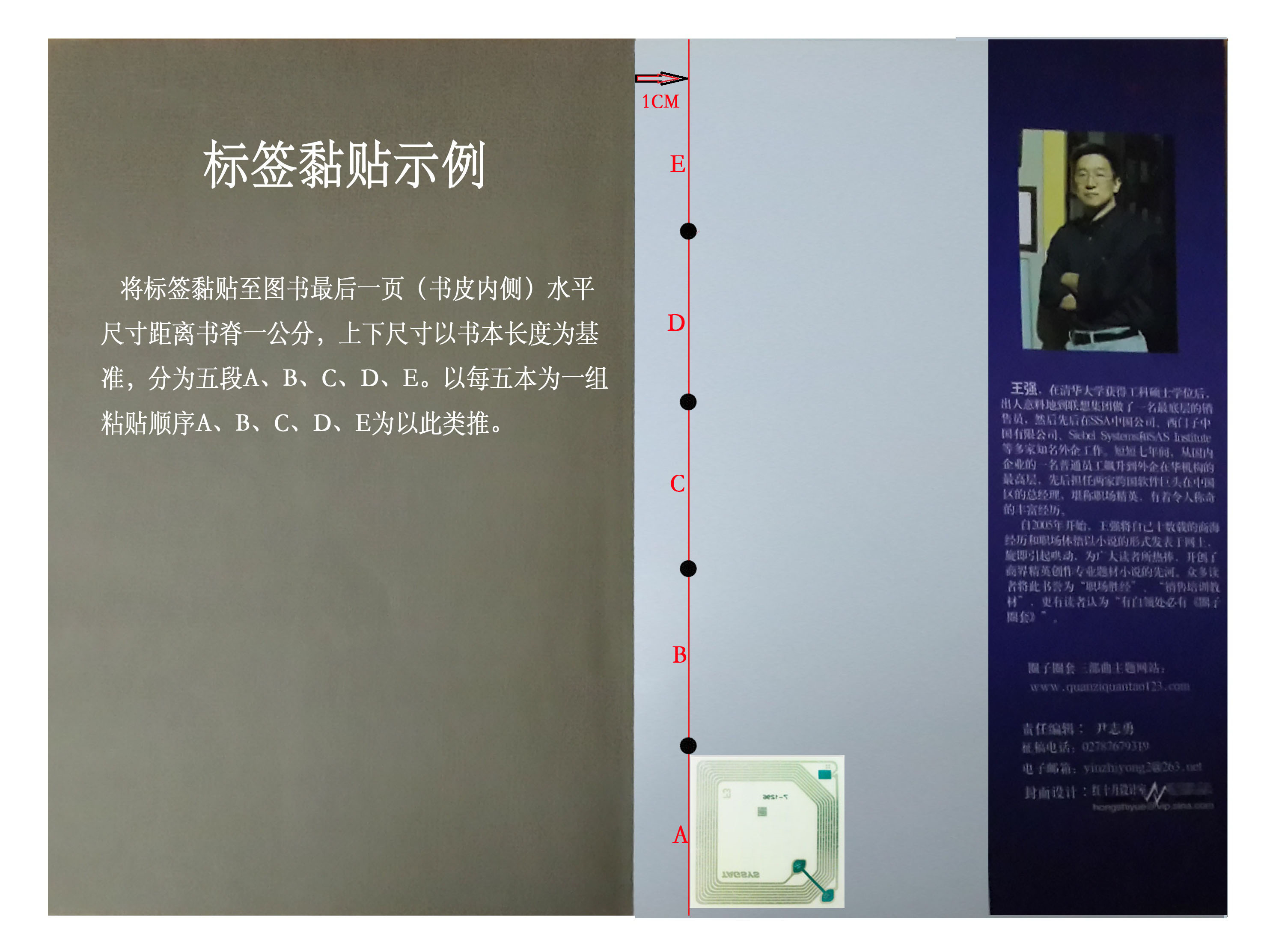

注：图书标签粘贴于封底内侧，粘贴位置由标尺确定（标尺、粘贴位置如图A、B、C、D、E五个位置）

Ø  标签粘贴位置要端正，表面平整，倾斜度低于10度，位置要错开；

Ø  粘贴时，标尺左侧边沿对齐封底内侧的左侧边沿，图书标签的左侧边沿对齐标尺的右侧边沿；

Ø  将标尺与第一本图书的封底内侧下边沿对齐，将标签下边沿对齐标尺A所表示的直线，粘贴标签。第二本书粘贴图书标签时，将标签下边沿对齐标尺B所表示的直线，以此类推；

Ø  粘贴位置按照从A～D的顺序，循环往复使用（即到达D位置后，下一本书粘贴时从A位置重新开始）；

Ø  如果图书标签有图案，则粘贴图书标签时必须正向朝上；

Ø  每本图书只能粘贴一张图书标签，严禁重复粘贴；

Ø  特别注意：金属封面图书、无条码图书、严重破损图书，以上问题书一经检出要随时记录并集中处理；

Ø  标签粘贴必须采用标尺，按照标尺的使用规则进行；

Ø  转换操作员取一本未转换的书，用条码扫描枪对准书籍条码位置，扫入条码。软件读到条码后，会通过馆员工作站，自动将配制好的数据内容写入标签；

标签转换规范要求

Ø  三人为一小组，1人负责搬运书籍，2人分别使用一组机器进行标签转换；

Ø  初始化正确率要求达到99%以上；

Ø  漏初始化的标签的比例要求低于1%；

Ø  如加工过程中发生错误处理的图书，需要上报现场监督和质量管理人员，不得私自处理；该种情况需与业主协商好处理方式并征得业主同意后再进行处理；

质量保证机制

Ø  标签粘贴未遵守规范情况；

Ø  抽查中，发现连续3本图书，其位置大致重合（标尺大致为同一位置）；

Ø  标签边缘离书脊位置超过1cm；

Ø  如标签略微褶皱和气泡以及标签倾斜角度超过10度，两类情况抽查中超过合理限度（各1％）；

Ø  如加工错误后，未经上报私自处理造成图书馆财产损失,则需双倍赔偿图书馆财产损失；

Ø  标签粘贴出现严重问题，不予处理且不汇报。所谓严重问题是指：标签严重褶皱、标签倾斜超过30度、标签粘贴到书外部；

标签加工方案

Ø  3名操作员为一转换组。一人负责转换、一人负责标签粘贴、一人负责转换完文献归整，检验由软件编程自动完成，转换数量也由软件自动记录，并给予统计报表；

Ø  每组包括：转换软件一套、PC机一台、轻便办公桌一台、座椅一把、条码枪一把、馆员工作站一台；

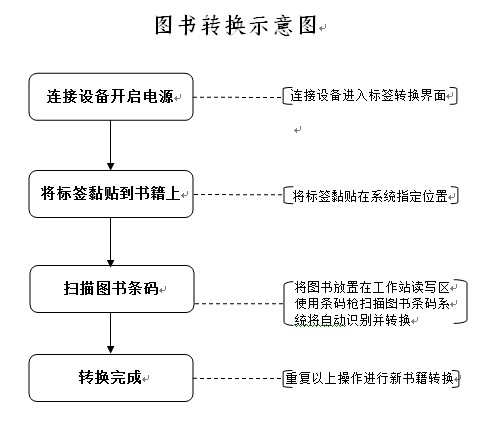

标签转换流程

转换工作流程如下：

3.3、RFID标签转换站设备方案

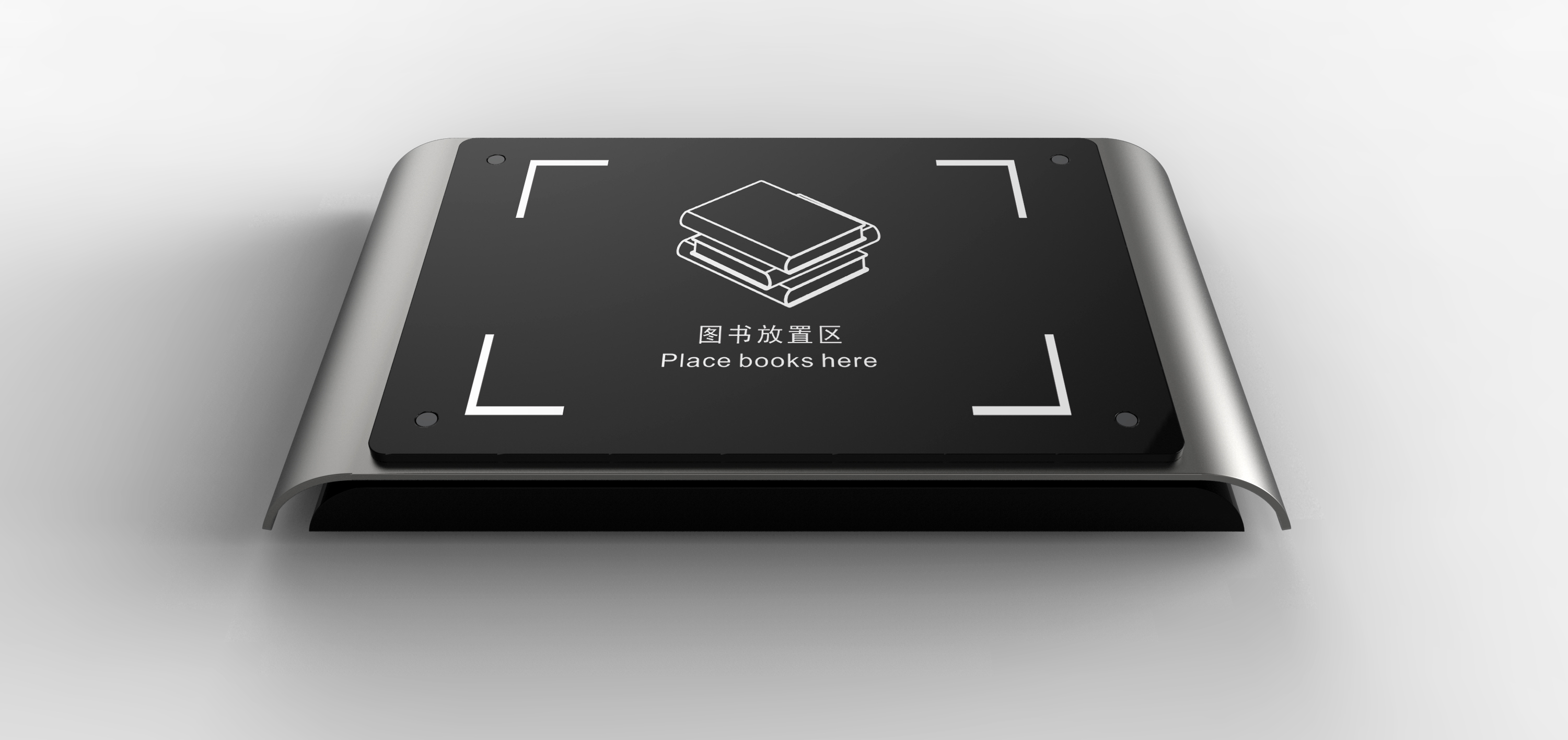

3.3.1、RFID标签转换、管理设备介绍



RFID馆员工作站（标签转换设备）是以PC机为基础，集成RFID读写装置、各种类型读者证卡识别装置、条形码识别装置等设备，对RFID标签进行识别和流通状态处理，辅助以其它装置用于流通部门对粘贴有RFID标签及条形码的流通资料进行快速的借还操作，提高工作人员的流通资料借还工作效率。该设备还应根据需要，能够通过扫描图书条码对RFID标签进行编写，进行简单的加工工作。

技术指标

产品特点

Ø  设备设计紧凑，美观大方，整合程度高；

Ø  RFID天线采用周围屏蔽式设计，保证只能在天线上方扫描区的RFID图书标签能够被读到，以确保馆员身心健康不受影响；

Ø  除了改变配置、错误处理或者重新编程的状况下，整个转换过程，不需要触摸屏幕或者按动鼠标或键盘来触发转换工作；

Ø  采用工作站集成式设计，各部分设备可单独更换，系统有足够的抗攻击能力和快速的恢复能力；

Ø  设备RFID天线，可以作桌面式或者嵌入桌面式安装。

功能描述

Ø  有图形化的友好操作界面，提供简体中文、英语两种语言的视觉交互提示功能。

Ø  系统软件具有借书、还书、标签加工等选项，管理人员可选择开启或关闭某项功能。

Ø  提供双重功能可以处理ISO15693-2,3 ,ISO18000-3 标准的RFID 标签, 同时支持扫描图书条形码。

Ø  可与图书馆现采用的图书管理系统无缝连接，协调工作。

Ø  可对多种类型借书证进行阅读，如支持：各种IC卡、条码卡、RFID卡、二代身份证、社保卡等有效证件。

Ø  读者可输入密码配合图书馆管理系统应用。

Ø  在作为标签编写工作站使用时,能够结合剔除书籍清单在扫描到条形码时自动提示馆员，而不是继续改写RFID。

Ø  可通过标准串口、USB接口或网络接口连接至计算机设备。

Ø  符合国际相关行业标准，如ISO15693标准，ISO 18000-3标准等。满足兼容各类标准的RFID标签，采用EAS和AFI安全标志位，并保证读写速度。

Ø  除标签转换外，同时可进行借还书操作。

Ø  可在软件界面方便配置写入标签的相关信息，包括馆代码、AFI值、是否改写EAS，DSFID，等。

Ø  写入标签信息符合国际、国家相关标准，条码号为写入标签的信息

Ø  可对RFID标签非接触式地进行阅读，将流通资料的相关信息快速写入标签。

Ø  具有准确的声音和画面的操作提示，清晰指示条形码扫描是否成功，RFID标签编写是否成功的状态。

Ø  RFID天线采用周围屏蔽式设计，保证只有在天线上方的RFID图书能够读到，图书标签读写器、天线及电源开关为整体型设计轻便方便移动。

Ø  设备系统通过简单的硬件转换可以升级，紧跟最新技术发展。

RFID标签转换（平板电脑出入库管理设备）是以PC机为基础，集成RFID读写装置、条形码识别装置等设备，对安装有RFID标签的设备进行转换、识别和流通状态处理。该设备根据需要，能够通过扫描设备条码对RFID标签进行编写，进行简单的加工工作。

产品特点

Ø  设备设计紧凑，美观大方，整合程度高；

Ø  RFID天线采用周围屏蔽式设计，保证只能在天线上方扫描区的安装有RFID标签的产品能够被读到；

Ø  除了改变配置、错误处理或者重新编程的状况下，整个转换过程，不需要触摸屏幕或者按动鼠标或键盘来触发转换工作；

Ø  采用工作站集成式设计，各部分设备可单独更换，系统有足够的抗攻击能力和快速的恢复能力；

Ø  设备RFID天线，可以作桌面式或者嵌入桌面式安装。

功能描述

Ø  应具有图形化的友好操作界面，至少提供简体中文、英语两种语言的视觉交互提示功能。

Ø  提供双重功能可以处理ISO15693-2,3 ,ISO18000-3 标准的RFID 标签, 同时支持扫描设备条形码。

Ø  可与用户方采用的后台管理系统无缝连接，协调工作。

Ø  可通过标准串口、USB接口或网络接口连接至计算机设备。

Ø  符合国际相关行业标准，如ISO15693标准，ISO 18000-3标准等。满足兼容各类标准的RFID标签，采用EAS和AFI安全标志位，并保证读写速度。

3.3.2、RFID标签转换、管理设备安装部署

馆员工作站系统安装流程：

Ø  图书馆设备管理人员处领取设备、含PC机；

Ø  按用户指定位置安装PC机，并调试网络，需要由用户分配IP，如项目不含综合布线、强弱电由用户接入到墙面或地面；

Ø  网络调试完成后接入馆员工作站设备，做硬件测试；

Ø  安装馆员工作站软件并做在线测试，作测试记录；

Ø  测试完成，关机；

Ø  部署完成后对工作人员做培训（统一安排）；

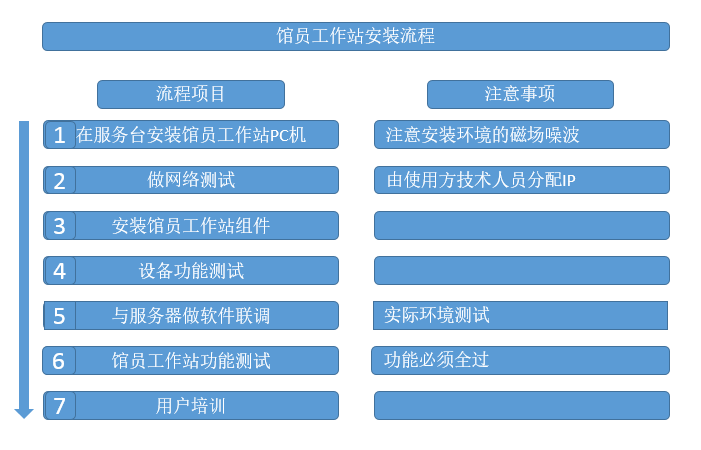

馆员工作站系统安装流程图：

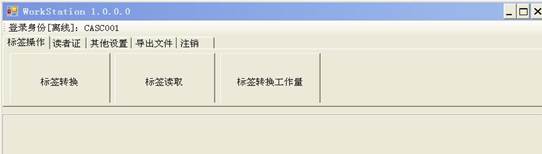

部署完成软件首界面



3.4、RFID  24H MINI图书馆系统设备



3.4.1、RFID 24H MINI图书馆设备介绍

RFID微型图书馆系统设备是一种可对粘贴有RFID标签的流通文献进行扫描、识别和借出、归还、续借、预约的24小时自助设备。该设备系统为方便读者在任何时间进行自助式的图书借阅、归还、续借、预约操作，配备触摸显示屏，主机身于书架部分可分离自由组合，并可连接多节书架。提供简单易操作的人机交流界面图形界面，无大型机械部件。可以通过SIP2、NCIP协议与应用系统连接，要求设备安全可靠，美观大方。

3.4.2、RFID 24H MINI图书馆智能层架模式

     本产品采用阵列式RFID天线读取技术，利用智能层架模式针对每本在架图书进行独立管理。考虑到节能环保要求，设备柜内部采用红外感应设备，当红外设备被触发时读写装置开始工作，第一时间读取图书借出、还入信息并与操作人信息相关联，当系统确认操作完毕后读写设备停止工作。直至下一次借还操作或者接到远程统计指令时再次开启读写功能，设备也可设置为定期自动检测在架物品信息。

    产品内部每层都配有LED灯带，方便用户在夜间操作，并提升设备整体效果，为使用者带来更舒适更便捷的使用感受。

3.4.3 设备安全设计



Ø  设备采用电动门禁系统配备8mm钢化玻璃门，只有在得到使用者相关身份信息核实后才可开启门禁系统（包括借还人员及内部管理人员）。

Ø  设备配备有两路CCTV闭路电视监控系统，分别放置于主机操作区域及设备柜体的产品放置区域，监控视频根据时间段与系统内的人员操作信息相关联，以确保设备的安全性。

Ø  人员身份信息核实（包括借还人员及内部管理人员），当设备接到人员身份核实指令时，通过网络向后台服务器核实该人员身份信息，确认操作人员为系统授权人员后方可开启门禁系统，并同时记录相关人员的操作信息。

3.5、RFID 24H MINI图书馆软件功能介绍

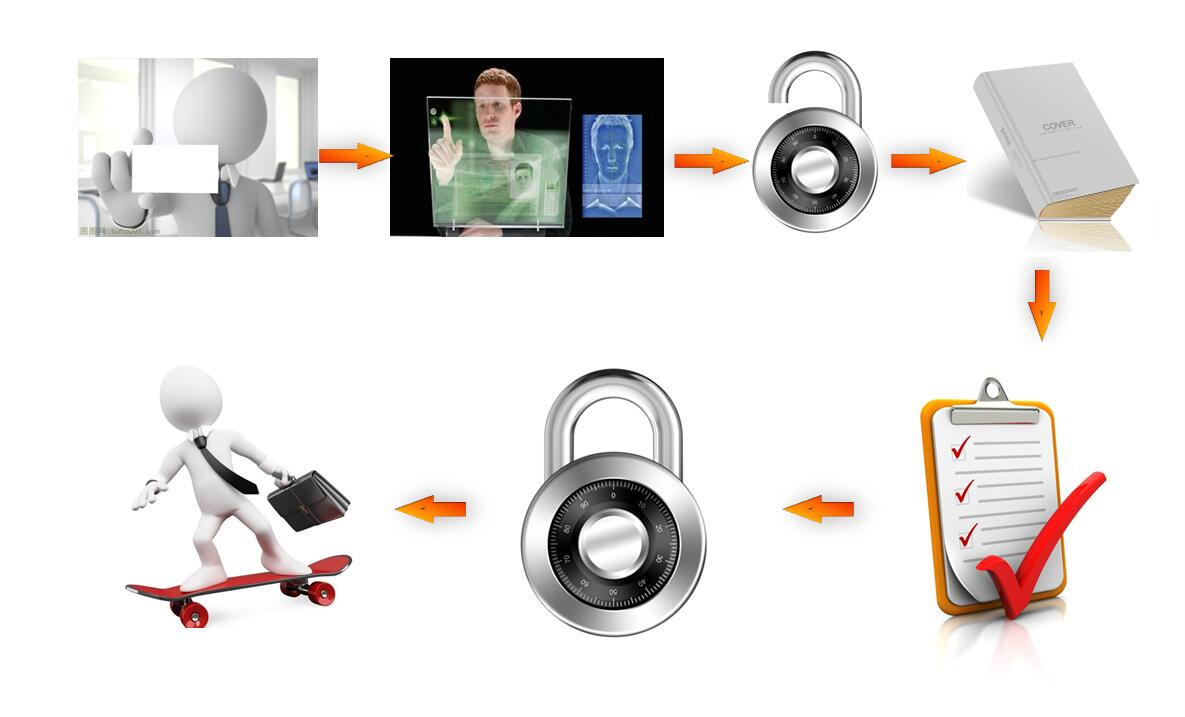

3.5.1  图书借还流程操作



本系统提供了最直观的人机交互界面，使借还操作变得更加轻松简便。

操作流程如下：

Ø  第一步：借还人在设备上读取相关身份认证信息，系统进行身份确认信息核实无误后系统自动开启门禁系统。

Ø  第二步：借还人根据需求通过开门按键打开对应的图书柜门，取出图书，系统自动识别并记录借出（还入）设备信息。

Ø  第三步：借还人进行借还操作确认，同时系统进行借还信息登记及借还人身份关联门禁系统自动关闭。

Ø  第四步：借还操作完成。

3.5.2  RFID 24H MINI图书馆设备远程管理

3.5.2.1实时数据调取

    用户可在总部机房实时调取各个分馆的任意一台RFID 24H MINI图书馆设备的数据，包括现有图书在架数量、在图书归属地信息、当天图书借还情况及借还操作、借还人员信息等。

3.5.2.2历史数据统计

    用户可根据需要调取任意时间段内的、任意区域的设备使用情况及在架图书信息、借还人员信息并可按照限定条件筛选数据。包括选定时间段内的某台设备上的图书借出、还入信息，图书归属地信息，借还人员及管理人员的身份信息以及详细的操作记录。

3.5.3、RFID自助流通设备软件定制化功能

定制化功能一：图书借出数量限制

假定设备为每位使用者设定的借出数量为3本。

Ø  当用户借出3本图书时，系统经确认后通过用户请求进行下一步操作。

Ø  当用户借出平图书超过3本时，系统同时伴有声音及图像文字的提醒，要求借还人归还超出借还范围的图书。

定制化功能二：图书在架数量监控、提醒

管理人员可根据实际情况设定两个数值。

Ø  当在架图书低于限定数量时，系统通过界面信息通知管理人员及时补充图书，以确保借用图书的读者不会受到在架数量短缺而造成的不良后果。

Ø  当在架物品高于限定数量时，系统通过界面信息通知管理人员及时下架图书，以确保归还图书的读者不会受到满架而带来的图书无法归还问题。

3.5.4、图书归还后的定位追溯

本系统可根据管理人员需求，通过远程管理系统对各个区域的在架图书进行定位追溯，内容包括在架图书的实际归属地、历史借还轨迹，以及历史借还人员信息等。

3.6、图书、读者大流通理念

目标：

1、基于“超市”图书馆的基本服务，提供与其他分馆的“大流通”服务

2、提供“图书大流通”服务：

a、总馆的图书可以在分馆借还；

b、分馆的图书也可以在总馆借还；

c、读者借的图书，可以在任何一个馆进行归还；

d读者可以在OPAC系统，查到任何馆的图书信息；

3、提供“读者大流通”服务：

a、读者可以在任何一个馆办理读者证；

b、总馆的读者可以在分馆借还图书；

c、分馆的读者也可以在总馆借还图书；
